使用Prometheus和Grafana构建集群监控系统(二): 定制Grafana展示界面

本文承接上一篇使用Prometheus和Grafana构建集群监控系统(一): 配置与搭建, 将演示一下如何在Grafana中定制一个好看的界面, 最终形成的界面如下图(点击图片查看大图):
定制Grafana展示界面

好了, 接下来开始我们的Grafana界面定制过程吧.

先添加一个Dashboard
定制Grafana展示界面

添加一个”Graph”面板
定制Grafana展示界面

编辑这个”Graph”面板
定制Grafana展示界面

输入面板标题
定制Grafana展示界面

选择Data Source, 填入CPU使用率的查询语句
定制Grafana展示界面

设定数值单位
定制Grafana展示界面

然后点击右上角的保存即可.

接下来我们来看看怎么添加一个类似于汽车仪表盘的面板.

首先添加一个”Singlestat”的面板
定制Grafana展示界面

选择Data Source, 填入内存使用率的查询语句
定制Grafana展示界面

设置计量单位为百分比, 设定阈值及显示圆形仪表盘
定制Grafana展示界面

设定时间偏移量
定制Grafana展示界面

经过以上步骤, 我想你基本已经明白了Grafana的设定原理.

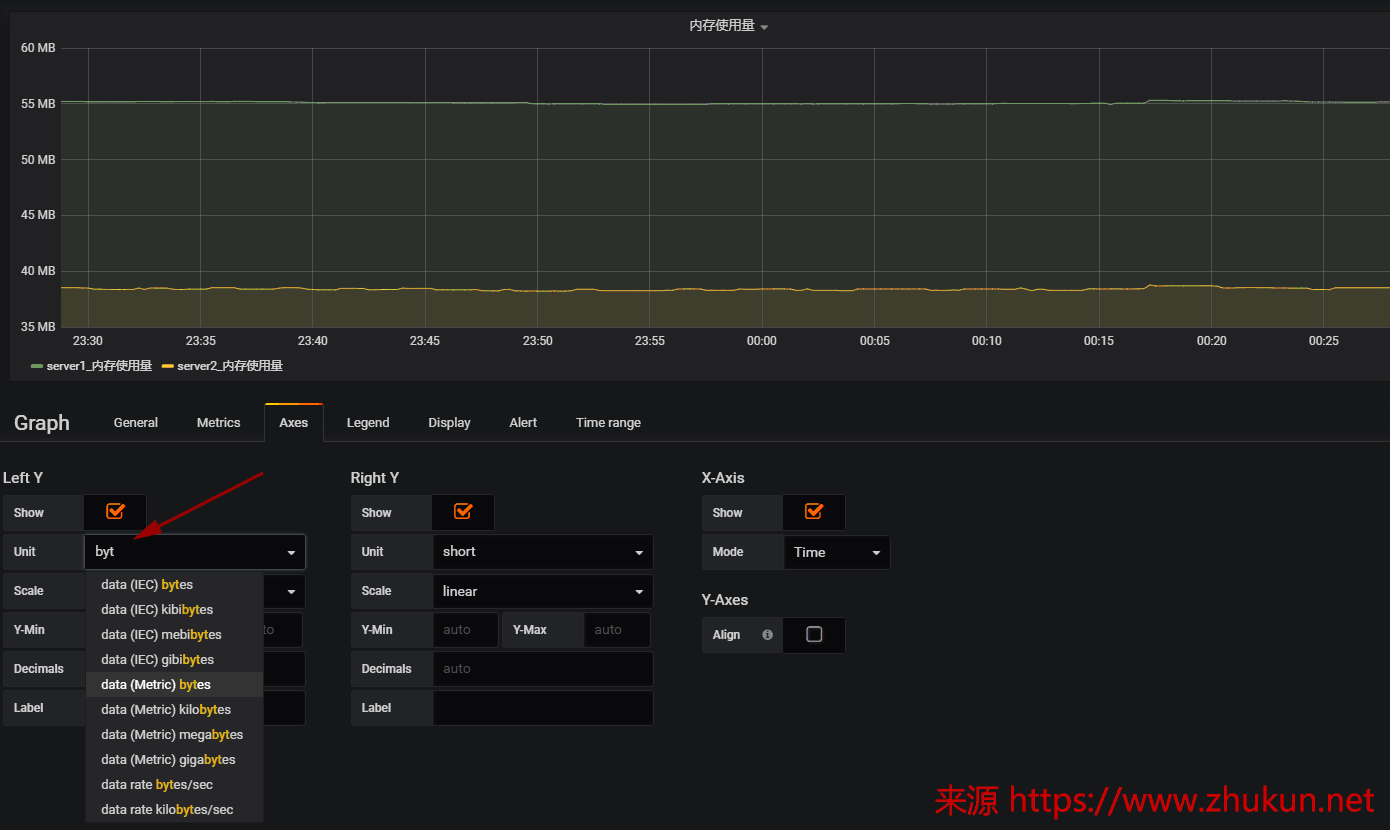

小提示: 在添加面板的时候, 不要忘记指定Y轴的数据单位(见下图). 如果选错的单位, 可能会导致怡笑大方的情况, 比如下面统计内存占用的图, 如果选择成了megabytes, 上方图标中的数据可就变成了55TB的内存.
定制Grafana展示界面

定制Grafana展示界面

定制Grafana展示界面

参考文档:
Grafana的singlestat-panel(状态图)
https://grafana.com/dashboards/704
